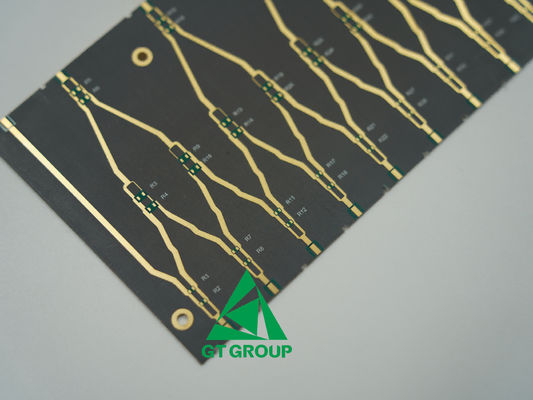

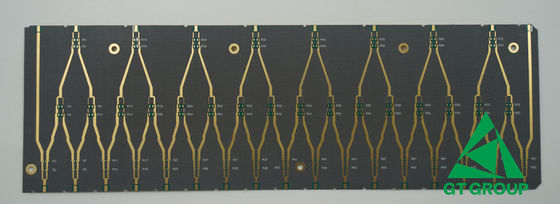

بروتو بيكب عالي التردد طبقة 2 مع FR4 BM255 0.51mm الخضراء Soldmermask

معايير المنتج:

إن أقراص PCB عالية التردد هي مكونات حاسمة في الإلكترونيات الحديثة ، مصممة للعمل في ترددات تتراوح عادةً من 500 ميغاهرتز إلى عدة غيغاهرتز وما وراء ذلك.هنا بعض الخصائص الرئيسية لـ PCBs عالية التردد:

1. الثابت الكهربائي (Dk) وعامل التبديد (Df): تتطلب أقراص PCB عالية التردد مواد ذات ثابت كهربائي منخفض ومستقر لتقليل تأخيرات انتشار الإشارة والحفاظ على التحكم في المعوقة.هم أيضا بحاجة إلى عامل انبعاث منخفض للحد من فقدان الإشارة.

2. معامل التوسع الحراري (CTE): بالنسبة لـ PCBs عالية التردد ، فإن مطابقة CTE للمواد المختلفة أمر حاسم لمنع الإجهاد والفشل المحتمل ، خاصة أثناء الدورة الحرارية.

3. التوصيل الحراري: غالبًا ما تولد الدوائر عالية التردد حرارة كبيرة ، مما يجعل الإدارة الحرارية أمرًا حاسمًا. تساعد المواد ذات التوصيل الحراري العالي في إبعاد الحرارة من المكونات ،يؤثر على موثوقية النظام العامة وقدرة معالجة الطاقة.

4. امتصاص الرطوبة: ميل المادة إلى امتصاص الرطوبة يمكن أن يؤثر بشكل كبير على خصائصها الكهربائية، وخاصة في الترددات العالية.المواد ذات امتصاص الرطوبة المنخفض تفضل للحفاظ على استقرار الأبعاد والموثوقية طويلة الأجل

5. استقرار الأبعاد: هذا يشير إلى قدرة المواد على الحفاظ على شكلها وحجمها في ظل ظروف بيئية مختلفة، وضمان أداء كهربائي ثابت وتؤثر على عائد التصنيع.

6. سلامة الإشارة: تم تصميم أقراص PCB عالية التردد للحفاظ على سلامة الإشارة في الترددات العالية ، مما يقلل من تشويه الإشارة وفقدانها.ويتحقق ذلك من خلال استخدام مواد ذات خسارة كهربائية منخفضة وتصميم دقيق.

7. مواد ذات خسائر كهربائية منخفضة: يتم استخدام مواد مثل روجرز و PTFE (Teflon PCB) في HF PCBs بسبب معدل التبديد المنخفض والثابت الكهربائي المنخفض ، مما يقلل من فقدان الإشارة ويحسن أداء الجهاز.

8. إدارة حرارية فعالة: يجب أن تكون PCBs HF مقاومة للحرارة ، وتستخدم الممرات الحرارية ، ومغسلات الحرارة ، ومواد الركائز الأفضل لإدارة الحرارة بفعالية ، وضمان أداء طويل الأمد.

9. التحكم في العائق: غالبًا ما تحتوي أقراص PCB عالية التردد على آثار عائق خاضعة للسيطرة ومطابقة عائق دقيقة لضمان نقل إشارة مثالي وتقليل الانعكاسات.

10. البناء ووضع المكونات: إن تخطيط وتوجيه المسارات، وكذلك وضع المكونات الاستراتيجي، أمر بالغ الأهمية لتجنب تدهور الإشارة والتداخل.غالبًا ما تستخدم مكونات تركيب السطح لتقليل الحثية والقدرة.

11. الارض والحماية: تستخدم تقنيات الترسيم المناسبة للحد من التداخلات الكهرومغناطيسية (EMI) والحفاظ على استقرار الإشارة.غالبًا ما تكون الدوائر عالية التردد محمية من التداخل الخارجي وتحتوي على انبعاثات كهرومغناطيسية.

هذه الخصائص تجعل PCBs عالية التردد ضرورية للتطبيقات التي تتطلب إرسال واستقبال فعال للإشارات عالية التردد ، مثل أنظمة الاتصالات اللاسلكية ،أنظمة الرادار، أجهزة الميكروويف، والدوائر الرقمية عالية السرعة.
