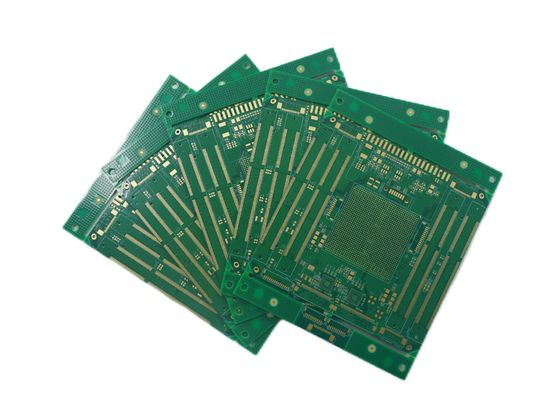

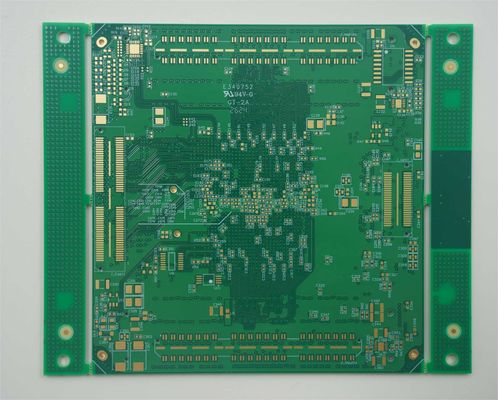

HDI multilayer pcb (High-Density Interconnect Printed Circuit Board) هو نوع من لوحات الدوائر المطبوعة المعروفة بميزاتها وقدراتها المتقدمة.يقدم العديد من الخصائص المميزة للمنتج، بما في ذلك بنية متعددة الطبقات، وتصميم القنوات المدفونة، ونقاط التحكم الحاسمة في عملية الإنتاج.
الهيكل المتعدد الطبقات: يتم تصميم PCBs HDI مع طبقات متعددة من آثار الموصلات والمواد العازلة المكدسة معًا.هذا الهيكل متعدد الطبقات يسمح بكمية أكبر من الاتصالات، مما يتيح لللوحة استيعاب تصاميم الدوائر المعقدة والمدمجة. يتم ربط الطبقات ببعضها البعض باستخدام القنوات ، والتي توفر اتصالات عمودية بين الطبقات المختلفة.
تصميم القنوات المدفونة: تستخدم أقراص HDI القنوات المدفونة ، وهي قنوات تقع بين الطبقات الداخلية لللوحة. هذه القنوات غير مرئية من الطبقات الخارجية ،مما يعطي PCB مظهرًا أكثر سهولةتساعد القنوات المدفونة على توفير المساحة على سطح اللوحة وتعزيز أدائها الكهربائي من خلال تقليل تداخل الإشارة والعائق.
المعوقة الخاضعة للرقابة: تتطلب أقراص HDI PCB تحكمًا دقيقًا في المعوقة لضمان سلامة الإشارة وتقليل الخسارة.تتضمن عملية الإنتاج حسابات مقاومة دقيقة وتقنيات التحكم في المقاومة للحفاظ على خصائص الإشارة المتسقة في جميع أنحاء اللوحةهذا أمر حاسم، وخاصة بالنسبة للتطبيقات عالية السرعة والوتيرة العالية التي تتطلب نقل إشارة موثوق به.
تكنولوجيا الميكروفيا: تستخدم أقراص HDI PCB الميكروفيا، وهي قنوات صغيرة القطر ذات نسبة شكل عالية. هذه القنوات لديها بصمة أصغر،تمكن من وضع المكونات بشكل أقرب وأكثر دقةتتيح تكنولوجيا الميكروفيا زيادة كثافة الدوائر وتصغيرها ، مما يجعل PCBs HDI مناسبة للأجهزة الإلكترونية المدمجة مثل الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء.
الحفر بالليزر: غالبًا ما تنطوي عملية إنتاج PCBs HDI على حفر بالليزر ، والذي يوفر وضعًا دقيقًا للثقوب وأصغر من خلال الأحجام.يسمح الحفر بالليزر بإنشاء ميكروفيا ذات قطرات دقيقة للغاية، مما يسمح بالاتصالات المتبادلة عالية الكثافة. هذه التكنولوجيا تضمن دقة وموثوقية الاتصالات المتبادلة في اللوحة.
التصنيف المتسلسل: غالبًا ما تستخدم أقراص HDI تقنيات التصنيف المتسلسل. وهذا ينطوي على بناء طبقة اللوحة بطبقة ، مع معالجة كل طبقة بشكل فردي قبل تصنيفها معًا.يسمح التسلسل المتسلسل بالسيطرة بشكل أكبر على سمك اللوحة الكلي ويضمن تسجيل موثوق بالطبقات الداخلية، مما يسهم في سلامة الهيئة الهيكلية.
معايير التصنيع الضيقة: يتطلب إنتاج PCBs HDI معايير تصنيع ضيقة لتحقيق المستوى المطلوب من الدقة.نقاط التحكم الحرجة في عملية التصنيع تشمل الحفر، والطلاء، والتصوير، حيث يكون من الضروري الالتزام الصارم بالمواصفات.الحفاظ على وظائف اللجنة وموثوقيتها.
باختصار ، توفر أقراص HDI PCB بنية متعددة الطبقات ، وتصميم القنوات المدفونة ، ونقاط تحكم حاسمة في عملية الإنتاج. هذه الميزات تمكن من زيادة كثافة الدوائر ، والتصغير ،معوقة مُتحكم بها، ونقل إشارة موثوق به، مما يجعل PCBs HDI مناسبة بشكل جيد للأجهزة الإلكترونية المتقدمة.
