| Brand Name: | Customized |
| MOQ: | التجديد |
| السعر: | Neogtiation |
| Payment Terms: | T/T |
يقدم مزيج من مواد PCB الصلبة FR4 و FR4 المقوي العديد من الفوائد ويتم استخدامه بشكل شائع في أجهزة مختلفة لمزايا محددة. يتم تطبيقه على الأجهزة الإلكترونية المحمولة،إلكترونيات السيارات، أنظمة التحكم الصناعية، المعدات الجوية والفضاء والدفاع، البنية التحتية للاتصالات، إلكترونيات الطاقة، والعديد من المجالات الأخرى حيث الاستقرار الميكانيكي، دعم المكونات،و إدارة الحرارة هي اعتبارات حاسمةفيما يلي فوائد هذا الهيكل والتطبيقات النموذجية:
زيادة الاستقرار الميكانيكي: تعتبر مواد تقوية FR4 لوحات صلبة مصنوعة من الراتنج الايبوكسي المقوى بالألياف الزجاجية وترتبط بالبي سي بي.هذا الهيكل يوفر زيادة الاستقرار الميكانيكي والصلابة لجمعية PCB، منع الانحناء أو الانحناء أو التشوه. إنه مفيد بشكل خاص في الأجهزة التي قد تواجه فيها PCB إجهادًا ميكانيكيًا ، مثل الأجهزة المحمولة ، والمعدات الصناعية ،أجهزة الكترونية للسيارات.
دعم المكونات المحسنة: يوفر مُصلب FR4 دعمًا إضافيًا للمكونات الثقيلة أو الكبيرة المثبتة على PCB.يساعد على توزيع الوزن ويقلل من خطر فشل أو تلف مفصل اللحام بسبب الإجهاد الميكانيكيهذا مفيد في التطبيقات مع المكونات التي تتعرض للإجهاد الميكانيكي أو قد تتطلب دعمًا إضافيًا ، مثل الموصلات أو الموصلات أو المكونات ذات الطاقة العالية.
حماية محسنة لـ PCB: يعمل المقوي FR4 كدرع وقائي لمجموعة PCB. إنه يوفر طبقة من الحماية المادية ضد الاصطدامات العرضية، الاهتزاز،أو سوء التعامل أثناء النقل أو التشغيلهذا مفيد في الأجهزة التي تتعرض لبيئات قاسية، والاهتزازات العالية، أو الاستخدام الصلب، مثل أنظمة الطيران والفضاء، والمعدات العسكرية، أو الآلات الصناعية.
تحسين إبعاد الحرارة: يمكن أن يساعد مُصمم FR4 ، عندما يتم تصميمه مع قطع مناسبة أو مرفقات غسول حرارة ، في إبعاد الحرارة من المكونات الساخنة على PCB.يساعد على توجيه الحرارة بعيدا عن المناطق الحرجة، منع الإفراط في الحرارة والحفاظ على الأداء الأمثل. وهذا أمر ذو قيمة في الأجهزة التي تحتوي على مكونات عالية الطاقة أو تلك التي تعمل في بيئات تحديات حرارية ،مثل إلكترونيات الطاقة، أنظمة الإضاءة LED، أو معدات الاتصالات.
مرونة التصميم: يوفر استخدام مُصلحات FR4 مرونة التصميم ، حيث يمكن تخصيصها لتتناسب مع مناطق أو مكونات محددة على PCB. يمكن تشكيلها وتوجيهها ،أو مكدسة لتتناسب مع متطلبات الجهازهذا يسمح للاستخدام الفعال للمساحة، وتحسين وضع المكونات، وتحسينات التصميم العام.

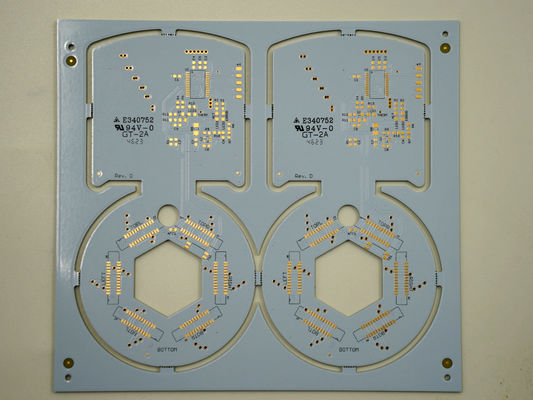

| طبقة | 2 طبقة |
| السكك الحديدية |
FR4 1.6ملم |
| سمك النحاس | 1/ 1 أونصة |
| التشطيب السطحي | إينغ |
| قناع لحام | LED مع |

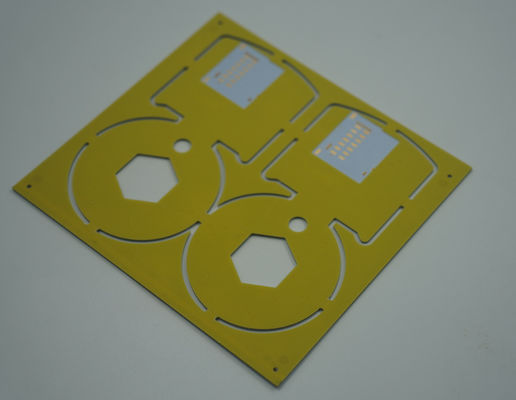

| إرفعها | 1.0 FR4+ مُصلب 0.5 ملم |
